一、背景概述

隨著科技的不斷發展，一些科技產品也逐漸的進入我們的生活，而作為圖像信號處理器的ISP在日常生活設備中也尤為常見，它可以對圖像進行處理使圖像達到更符合人眼視覺的效果，適合使用在室內外安防攝像頭，掃碼設備，車載倒車影像等等地方。今天要介紹的是來自富瀚微的FH8323在可視門鈴中的應用，為可視門鈴提供高清的圖像成像效果。

二、FH8323在可視門鈴中的應用

因為sensor傳輸出來的圖像是RAW原始圖像不符合人眼的視覺效果，所以要用到ISP（圖像信號處理器）對原始圖像進行圖像信號處理，經過AE、AWB、降噪等等圖像處理后輸出符合人眼視覺的圖像效果與格式。LL客戶就利用FH8323對于攝像頭前端sensor傳輸過來的原始圖像進行圖像信號處理后輸出給后端將高清的視頻影像成像在屏幕上，從而清晰的判斷出門外人的身份并與其語音溝通，防止了在不知道敲門人是誰的情況下開門而造成的安全隱患。

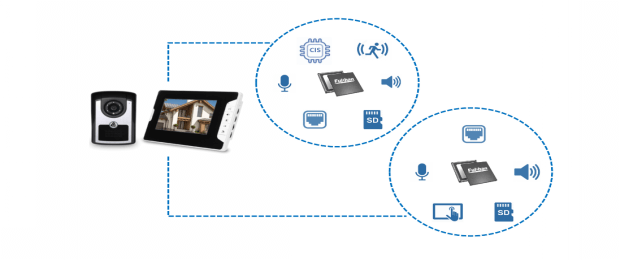

系統應用框圖

三、FH8323技術和應用電路

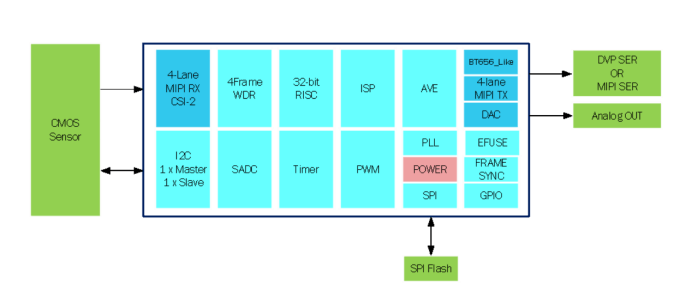

FH8323特點：
1、支持 MIPI CSI-2 輸入：支持 1/2/4 Lane Data 模式，最高支持速率 1.5Gbps
2、支持 2M 高動態范圍
3、圖像處理能力可達1920×1080@60fps
4、支持高清的圖像信號處理
5、支持 3/4 幀合成 HDR，最大動態范圍可達 140dB
6、支持HD-Analog 模擬高清輸出、BT656_like（8-bit 數據位寬）數字輸出和兼容MIPI CSI-2 標準（僅支持 8-bit/10-bit 數據格式）支持 1/2/4 Lane Data 模式的MIPI輸出
7、 68-Pin QFN 封裝，長×寬×高分別為 7mm×7mm×0.75mm，Pitch 為0.35mm，該封裝符合 RoHS 標準

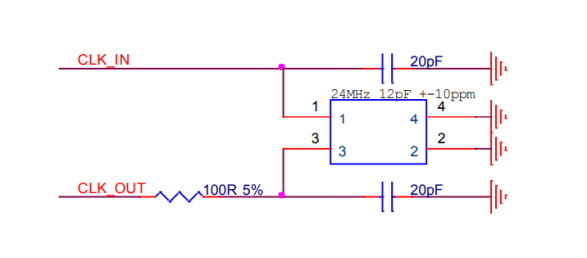

系統時鐘參考電路

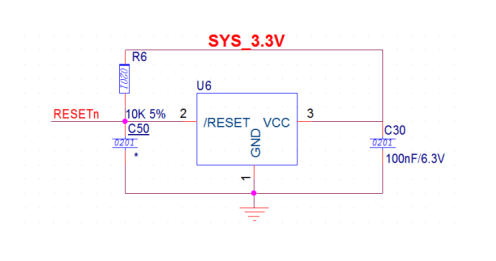

系統復位參考電路

SADC參考電路

四、FH8323主要應用場景

1、倒車影像
2、車載環視
3、流媒體攝像頭
4、可視門禁、門鈴
