應用概述當下，新能源汽車市場已然邁入群雄割據、競爭趨于白熱化的格局重塑關鍵節點。在這一激烈的競爭態勢下，系統性能的微小精進以及技術創新層面的差異化突破，都將成為企業脫穎而出、提升競爭力的核心要素。在此時代背景之中，熱管理系統朝著高效化與智能化方向的邁進，無疑構成了推動整個新能源汽車行業向前發展的關鍵驅動力。
作為國內汽車芯片供應領域的佼佼者，納芯微繼 2023 年初在國內率先推出車用小電機驅動 SoC NSUC1610 之后，于近期正式向市場推出具備高集成度的嵌入式電機控制 IC NSUC1602。相較于集成了 LIN 和 MOS 功率級的單芯片 NSUC1610，NSUC1602 這款集成式 SoC 創新性地采用支持外置獨立功率 MOSFET 的設計架構，這一獨具匠心的方案使其能夠游刃有余地應對對電流需求更為嚴苛的應用場景。
不僅如此，NSUC1602 內部集成 3 路半橋預驅，憑借此項技術優勢，成功將電機控制功率范疇拓展至 20W – 1500W。這般顯著提升，不但進一步優化了 BLDC 電機的操控性能，更是精準契合了更高功率輸出的多元應用訴求，為新能源汽車的高效運行筑牢根基。
應用案例在新能源汽車領域，熱管理系統的復雜程度超乎想象，其對于保障車輛整體性能起著中流砥柱的作用。一方面，它肩負著對電動機、電力電子設備以及電池實施精準溫度管控的重任；另一方面，還要確保座艙內乘客時刻處于舒適宜人的環境之中。一個高效能的熱管理系統，不但有助于大幅延長電池的使用壽命，更能有效防范因過熱而引發的熱失控風險，為新能源汽車的安全、穩定行駛保駕護航。
為達成上述目標，熱管理系統在運行過程中高度仰仗于對多種執行器的精密操控，諸如電動壓縮機、電子水泵、油泵、風扇電機、閥門以及暖通空調控制模塊等等。這些執行器所搭載的電機，通常需要具備大功率輸出潛能，方能確保在千變?nèi)f化的工況條件下，始終維持穩定且精準的性能表現，進而切實滿足新能源汽車熱管理系統對于高效、精確控制所提出的嚴苛標準。
納芯微精心打造的高集成度嵌入式電機控制 IC NSUC1602，依托其超群絕倫的高集成特性以及強勁有力的電機控制算法，在新能源汽車關鍵執行器的管控進程中扮演著不可或缺的關鍵角色。該芯片內部深度融合 ARM? Cortex? – M3 內核與高效能的三相預驅電路，得以全方位支持更為前沿、復雜的電機控制算法，涵蓋 FOC 矢量控制或無感六步換相控制等先進技術。這些高階算法的廣泛應用，極大幅度地提升了電動機與電子設備的溫度管理精度與效率，為智能三相無刷直流電機控制領域，諸如汽車電子冷卻扇、電子水泵等關鍵部件，提供了堅如磐石的技術支撐。此外，NSUC1602 還經由一系列匠心獨運的優化設計，促使系統整體能效得到顯著提升，即便在高負荷運行的極端環境下，依然能夠確保穩定、可靠的卓越表現。
尤為值得一提的是，NSUC1602 不僅完美契合 AEC – Q100 Grade 0 可靠性標準，具備在極端高溫環境（晶圓結溫高達 175℃）下持續穩定運行的超凡實力，其內置的診斷與保護功能同樣得到全方位強化。片上系統巧妙內嵌各類先進的診斷與保護機制，全方位確保系統的高可靠性，為終端用戶精心構筑起一道密不透風的安全防線。
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
集成電路#傳感器#設計#芯片#智能硬件
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
NSI22C12是一款高性能高速隔離窗口比較器，基于納芯微電容隔離技術，其輸出與輸入分離。該器件支持開漏輸出以及鎖存功能，并能提供極短的保護延時，以及高共模瞬態抗擾度，非常適合應用于系統中過流保護的場景。NSI22C12支持兩種閾值調節模式，一種是20mV~ 320mV的外部電壓輸入可調，另一種是通過內置100μA電流源流經外部電阻器的±20mV至±320mV閾值可調。NSI22C12的故障安全功能包括VDD1缺失檢測，簡化了系統設計和診斷。
工業電機驅動系統的應用環境比較復雜且惡劣，可能會出現橋臂直通、相間短路、接地短路等突發狀況，導致過大的電流流入電機驅動器系統，從而使驅動器損壞。傳統的過流檢測設計采用通用比較器和隔離光耦的分立方案，響應時間在3~5μs 之間，隨著功率器件從硅基的IGBT轉向第三代半導體SiC和GaN，其短路耐受時間縮短至1μs內，傳統方案已經無法滿足。
同時，通用運放/比較器共模電壓耐受能力有限，在DC+過流和相電流過流檢測等應用中較為局限，而如果只監控DC-過流，則無法覆蓋到電機外殼對地短路的故障情況。納芯微的隔離式比較器NSI22C12提供單芯片式隔離過流保護方案，能夠覆蓋更全面的故障場景，支持最大250ns的保護延時，雙向過流保護，同時提供高達150kV/μs的CMTI (Common-Mode Transient Immunity，共模瞬態抗擾度)，大幅提升系統可靠性，支持客戶的工業電機驅動系統采用更高功率密度的設計。
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
集成電路#傳感器#設計#芯片#智能硬件
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
應用概述車燈是汽車的重要組成部分，不僅影響汽車的外觀美感，更關乎駕駛者和行人的安全。隨著汽車技術的發展，車燈也從傳統的鹵素?zé)艉碗瘹鉄?，逐漸向LED燈和激光燈等新型照明技術轉變。LED燈具有耗能低、壽命長、亮度高、.可控性強等優點，已經成為目前主流的車燈解決方案。
汽車的尾燈由剎車燈、倒車燈、轉向燈、霧燈等組成。主要功能是提醒后方車輛，向其傳達前車的行駛狀態。 目前主流的尾燈系統基本采用LED照明，一般由MCU+LED驅動芯片構成，各大廠商通過燈光亮度和顏色的變化，實現不同的燈光效果，提升駕駛體驗。
應用案例該方案主要包括控制板和燈板兩部分，使用納芯微12通道LED驅動NSL21912、電源芯片NSR33050和CAN收發器NCA1042B。
NSL21912是一款 12 通道、支持 3.8V 到 20V 供電范圍、每通道 100mA 電流輸出能力的高邊汽車級 LED 驅動器，該器件支持2-bit全局、6-bit獨立電流設置，支持靈活的 12-bit PWM 調光。
NSL21912具有低Dropout電壓需求（700mV Max.@50mA），并且支持VS Shunt的自動熱共享技術，提供優秀的熱性能表現。NSL21912支持 LED 開路、對地短路和單 LED 短路等診斷特性。該器件集成可配置看門狗以及可編程EEPROM，當系統中MCU連接斷開時，NSL21912可針對不同應用靈活設置故障安全狀態(Fail Safe Mode)。
NSL21912支持最高2Mbps的UART通訊接口，單總線最多支持16個NSL21912通訊。
產品特性? 滿足AEC-Q100 Grade1 車規 要求
? 3.8V~20V供電電壓范圍
? 12通道高精度電流源
? 每通道100mA輸出電流能力
? 12-bit 獨立PWM調光
? 低Dropout電壓 （700mV max. at 50mA）
? 支持VS引腳Shunt電阻的自動熱共享特性
? 基于UART協議的通訊接口，支持最高2Mbps通訊速率
? 可配置的LED開路和LED短路檢測閾值
? 完整診斷和保護功能
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
集成電路#傳感器#設計#芯片#智能硬件
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
新能源汽車熱管理系統是汽車中的一個關鍵系統，主要負責汽車的熱量管理和散熱控制。在新能源車熱管理系統中，往往需要使用至少兩個水泵和三個閥門，同時，這些應用場景對體積要求非常嚴苛。 因此，納芯微推出了專用小型電機驅動芯片 NSUC1610，內部集成車載高壓 LDO、LIN PHY、 Gate Driver、MOSFET 以及 MCU 的完整解決方案，可以幫助客戶實現安全可靠的車載電機控制。
NSUC1610 集成了 4 個半橋，通過兩兩組合形成兩個 H 橋連接，具體連接如圖所示:
NSUC1610是一種集成驅動和4路半橋的微控制器，主要用于控制小功率直流電機，可支持驅動直流有刷電機、直流無刷電機、步進電機等，在新能源汽車中廣泛使用。該芯片采用先進的高溫高壓工藝，節溫最高可支持到 175°C，電壓耐壓最高可到 40V，且具有過壓保護功能，LIN 端口能夠支持-40V~40V 耐壓，BVDD引腳可支持-0.3~40V 耐壓。芯片采用的是ARM Cortex-M3內核，該內核使用獨立的數據總線和地址總線，能夠提高取指令和取數據的效率。
?納芯微介紹
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
集成電路#傳感器#設計#芯片#智能硬件
?豐寶介紹上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

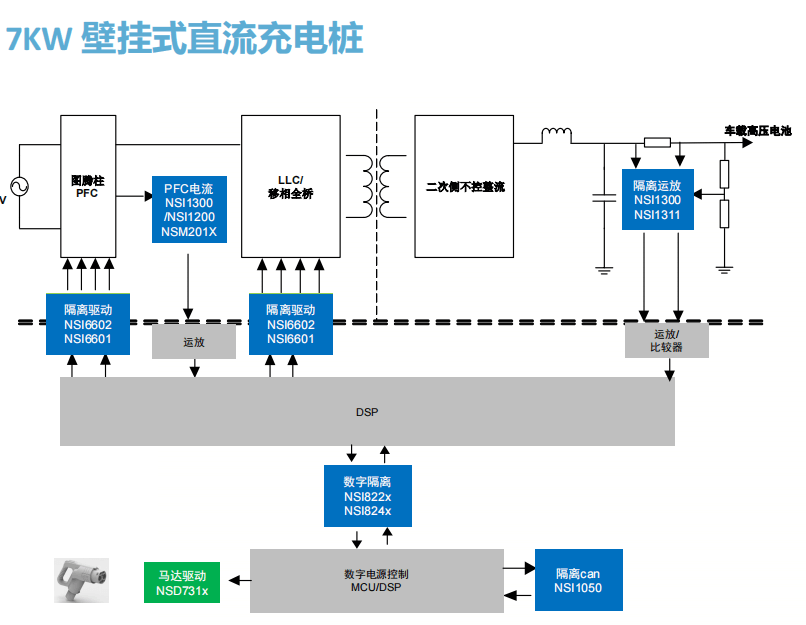

充電樁是指為電動汽車提供能量補充的充電裝置，安裝于公共建筑、居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。

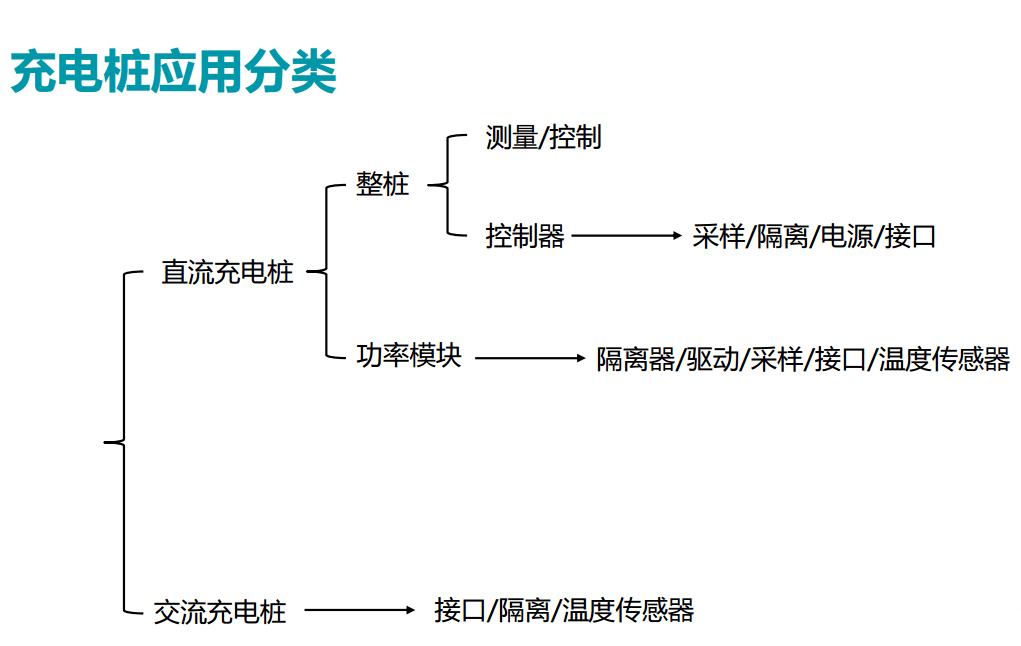

按充電方式，充電樁可分為直流充電樁、交流充電樁和交直流一體充電樁。

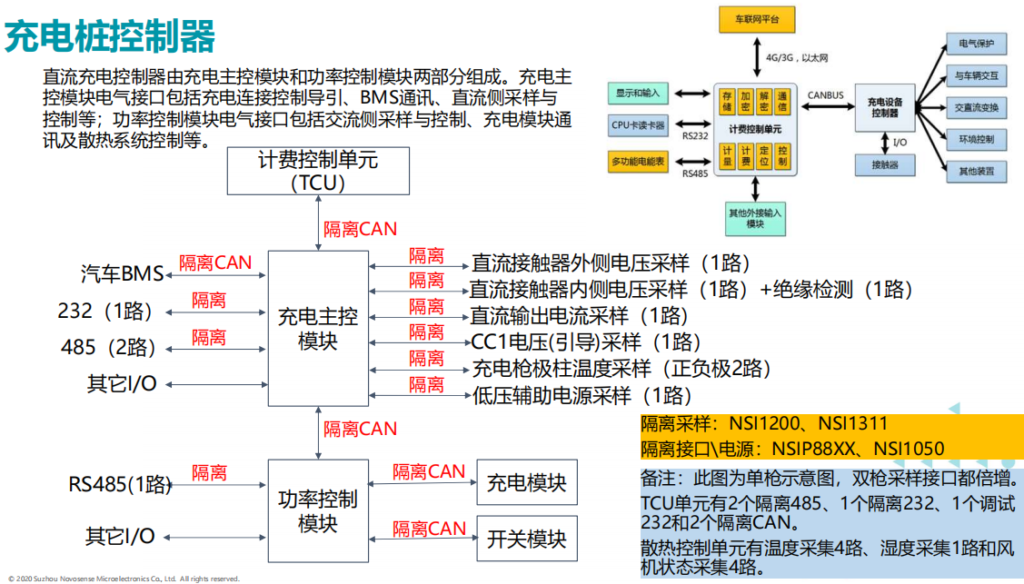

直流充電樁主要包含：充電控制器和充電模塊兩部分，以及讀卡器和顯示屏等外接部分，控制器包含開關控制，計費控制和散熱控制。
直流充電控制器由充電主控模塊和功率控制模塊兩部分組成。充電主控模塊電氣接口包括充電連接控制導引、BMS通訊、直流側采樣與控制等；功率控制模塊電氣接口包括交流側采樣與控制、充電模塊通訊及散熱系統控制等。
納芯微推薦應用有隔離采樣：NSI1200、NSI1311，隔離接口\電源：NSIP88XX、NSI1050。
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
集成電路#傳感器#設計#芯片#智能硬件
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
在“雙碳”目標指引下，我國新能源產業正加快步入高質量躍升發展的全新階段，帶動鋰電產業進入前所未有的大發展機遇期，伴隨鋰電需求量激增，電池管理系統（BMS）市場規模也高速擴張，進而對電池管理芯片（BMIC）產品需求也急劇增加。上海豐寶電子，作為本土知名的元器件代理商和整合方案提供商，深耕電池儲能行業，合作伙伴遍及動力電池、光伏儲能、基站備電、電動車、電動工具等行業，能提供BMS相關MCU,AFE,隔離,接口等IC，及整套解決方案。
從拓?fù)浼軜?gòu)上看，BMS根據不同項目需求分為了集中式和分布式兩類。儲能BMS因電池組規模龐大，大多都是三層架構，在從控、主控之上，還有一層總控。集中式BMS所有電芯統一用一個BMS硬件采集，具有成本低、結構緊湊、可靠性高的優點，一般常見于容量低、總壓低、電池系統體積小的場景。本文以集中式48V工業儲能為例闡述豐寶電子BMS解決方案。
鵬申P(guān)B7170（17串電池AFE）是工業48V/60V鋰電池組標準解決方案芯片, 廣泛應用于電動自行車、機器人、UPS等領域。此外PB7130/PB7200分別單顆支持4-13/20串電池級聯應用，且可擴展菊花鏈，可實現24V-400V三元或磷酸鐵理電池組管理，為儲能市場提供極佳的多樣選擇。
Cortex-M3/M4核MCU，兼具性能及價格，是中小型儲能BMS常規選擇；國民N32G455，作為M4F內核主推系列，主頻144Hz，F(xiàn)lash 128至512K，SRAM 180-44K，覆蓋48至100 PIN，豐富外設及IO，以滿足客戶不同設計需求。
BMS上有低壓電路，也有高壓電路，高低壓電路之間是需要進行通信的，如AFE與MCU之間SPI/I2C/UART通信，及MCU與外界CAN/RS485通信；高電壓電路通信需設計良好隔離，以隔絕直流，， 保護操作人員和低壓電路免受高電壓影響， 防止通信子系統之間的地電位差， 改善抗噪性能。
從低串36v至72v BMS系統，到基站備電及大型儲能BMS等，納芯微都做了相應的產品布局，且能提供高、中、低端產品，滿足客戶不同成本的產品隔離應用需求。
多個AFE級聯方案，借助AFE特有的Daisy-Chain隔離通信功能，常用信號變壓器或電容，實現高低壓之間通信的隔離。
Bourns的信號類隔離變壓器適用于市場上主流的BMS芯片廠商；針對只需功能絕緣的方案，Bourns推了搞性價比高性能的產品：雙通道的隔離變壓器SM91502AL-E和單通道的SM91502ALA-E；針對于有絕緣耐壓需求的方案，Bourns推出了加強絕緣的隔離變壓器SM91534AL-E和SM91519L-E。
湖南芯力特是目前國內通信類接口芯片領域產品系列較全、出貨量較大的IC設計廠商，車載CAN/LIN收發器芯片累計出貨量超過1億顆，與國內外十余家主機廠以及300余家Tier1/Tier2廠商建立業務合作關系，已廣泛應用于汽車等眾多領域； 5V/3.3V RS485、RS422、RS232接口系列芯片廣泛應用于工業、通訊等、安防等領域；工業BMS行業常用型號SIT3485（485收發器）, SIT1050（CAN收發器）等。
母線電壓取決于儲能電池系統，48V系統為例，一級降壓BUCK及休眠LDO耐壓60V，如SGM61720/SGM61630；隔離電源有專用隔離電源芯片，或變壓器隔離分立方案等。
SGM8197, 支持 24 to 105V 共模輸入檢流運放，適用電源客戶，基站客戶，儲能客戶等客戶。
SGM48524，雙通道、高速低邊驅動，5A拉/灌電流，適用于BMS低邊充放電MOS驅動。
