一、車載無線充市場及應用

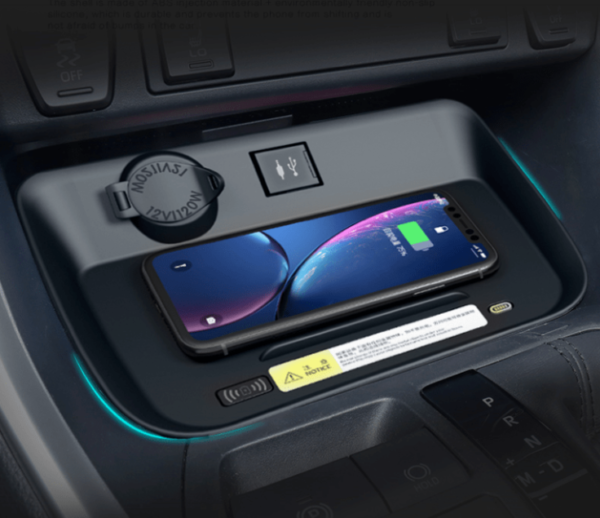

汽車車載無線充電作為一種絕佳的無線充電應用場景，無需頻繁插拔充電線，是增加行車安全、提高車主生活品質的一大利器，極大的改善了車內手機使用和充電的體驗。中國擁有龐大的汽車消費市場，據工信部數據，2021年中國汽車銷量為2627.5萬輛，同比增長3.8%。2022年1-3月汽車銷量為650.9萬輛。
無線充電具備多重優勢，未來市場空間廣闊。與傳統有線充電相比，無線充電在安全性、靈活性和通用性等方面具有優勢，在智能手機、可穿戴設備、汽車電子、家用電器等領域具備廣闊的應用前景，市場空間巨大。預計到2024年，支持無線充電的智能手機每年出貨量將超過12億臺。全球無線充電市場在2016年的市場規模約34億美元，未來會增長至140億美元,年均增長率達27%。目前已有的無線充電技術包括電磁感應式、磁共振式、無線電波式、超聲波式、紅外激光式和電場耦合式。

二、車載無線充的結構

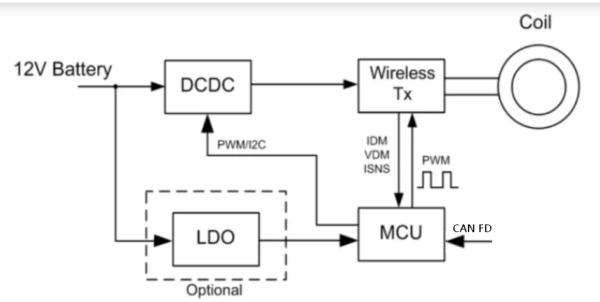

車載手機無線充電的原理框圖如圖所示，由一顆寬電壓輸入的DCDC，一顆無充電發射(集成POWer Stage)，一顆通用MCU和一顆高壓LDO組成。無線充電發射端將IDMNDMISNS信號送給MCU.MCU根據設備端所重功率，一方面通過PWM或者12C調節DCDC的電壓，一方面調節發射端內部Power Stage的工作占空比，從而調節發射端的輸出功率。這里L(fēng)DO用來給MCU供電，是optiona選項，也可由無線充電發射端內部集成的buck來實現。
另外，汽車 15W 無線充電套件中，包含無線充電模塊、NFC 模塊和 CAN 通信模塊。

三、芯力特CAN產品推薦

（1）SIT 1042AQ

• 完全兼容“ISO 11898”標準
• 內置過溫保護功能
• 總線端口±58V 耐壓
• 驅動器（TXD）顯性超時功能
• 待機總線（BUS）顯性超時功能
• 帶喚醒功能的低功耗待機模式
• SIT1042AQT/3 I/O 電壓范圍支持 3.3V 和 5V MCU
• VCC 和 VIO 電源引腳上具有欠壓保護功能
• 高速 CAN，支持 5Mbps （CAN FD 靈活數據速率）
• TXD 至 RXD 典型環路延時小于 100ns
• 高抗電磁干擾能力
• 未上電節點不干擾總線
• 支持 HVSON8 / DFN3*3-8，小外形，無引腳封裝

（2）SIT 1043Q

• 完全兼容“ISO 11898-2:2016”標準
• 擁有低功耗睡眠模式以及待機模式
• 帶遠程喚醒功能以及本地喚醒功能
• 總線端口±58V 耐壓
• ±30V 接收器共模輸入電壓
• IO 口支持 3.3V/5V MCU
• 驅動器（TXD）顯性超時功能
• VBAT、VCC 和 VIO 電源引腳上具有欠壓保護
• 高速 CAN，支持 5Mbps CAN With Flexible Data Rate（靈活數據速率）
• 睡眠模式 INH 輸出引腳具有電源禁用功能
• -40℃至 150℃結溫范圍，且內置過溫保護
• TXD 至 RXD 典型環路延時約 100ns
• 高抗電磁干擾能力
• 未上電節點不干擾總線
• 帶共模穩定輸出引腳 SPLIT
• SOP14 以及 DFN4.5×3.0-14 封裝

（3）SIT 1044Q

• 完全兼容“ISO 11898-2:2016”標準
• 符合 AEC-Q100 要求
• 內置過溫保護
• 總線端口±40V 耐壓
• 驅動器（TXD）顯性超時功能
• 帶遠程喚醒功能的低功耗待機模式
• SIT1044QT/3 I/O 電壓范圍支持 3.3V 和 5V MCU
• VCC 和 VIO 電源引腳上具有欠壓保護
• 高速 CAN，支持 5Mbps （CAN FD）（靈活數據速率）
• 高抗電磁干擾能力
• 未上電節點不干擾總線
• TXD 至 RXD 典型環路延時小于 100ns
• 支持 HVSON8 / DFN3*3-8，小外形，無引腳封裝

四、芯力特介紹

SIT

網址：http://www.sitcores.com/

國家：中國

在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。

產品線詳細信息

中文名稱：芯力特電子科技有限公司

產品分類：模擬器件

經營模式：代理

應用領域及市場

工業控制、汽車電子

主要產品

車載CAN、LIN收發器芯片
