芯力特SIT1043Q在汽車網關中的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：唐飛 Shiner Tang
- 分類： SIT, 產品線, 方案, 汽車電子
- 標簽： CAN收發器
芯力特SIT1043Q介紹
SIT1043Q 是芯力特公司推出的第三代高速 CAN FD 收發器，現已通過多項權威認證，包括第三方 AEC-Q100 認證、德國益馳 CAN 通信一致性測試以及德國 C&S 兼容性測試。相比于第一代基礎型 SIT1040Q 和第二代 CAN FD 收發器 SIT1042Q，SIT1043Q 擁有更豐富的引腳設計與更強大的功能特性。
除了具備基本的 CAN 收發器功能外，SIT1043Q 還在以下方面做出了全面提升：
- 電磁兼容性（EMC）增強，具備 SPLIT 引腳以穩定總線信號共模電壓；
- 電壓適配能力強，可與電壓范圍為 3V 至 5V 的 MCU TXD 和 RXD 接口兼容；
- 多功能擴展，滿足更多復雜車載系統的需求。
芯力特SIT1043Q優勢
核心優勢功能包括：
- 節點電源控制：通過 INH 引腳，可控制整車節點電源，僅保留 SIT1043Q 在待機狀態下運行，實現極低功耗；
- 多模式支持：支持五種工作模式，可通過 MCU 控制 EN 和 STB 引腳靈活切換；
- 低功耗喚醒機制：支持本地及遠程喚醒，并具備喚醒源識別功能，適用于待機及睡眠模式；
- 診斷與保護功能：內置多種保護機制，包括 CAN 總線短路檢測、電池短路檢測等；
- 增強信號完整性：通過內置的 CAN SIC 功能，配合振鈴抑制和斜率控制電路，有效降低總線噪聲與干擾，確保高速通信下的數據穩定性與可靠性。

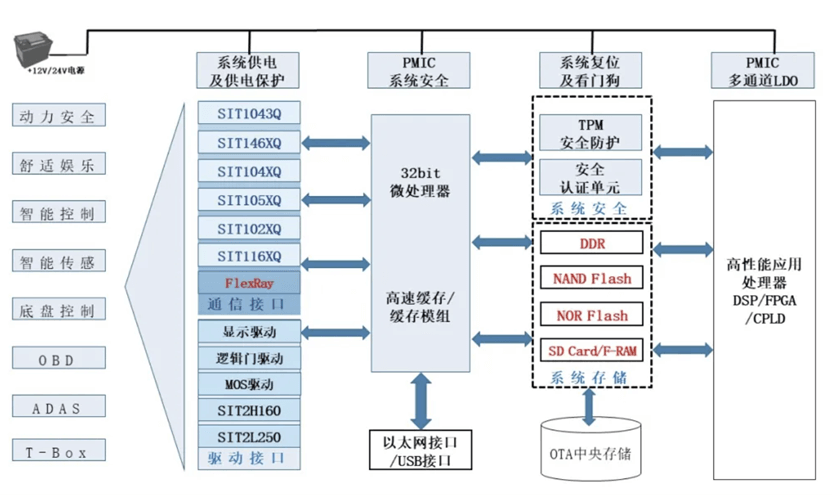

應用案例
汽車網關作為整車通信的核心中樞，負責連接和協調來自動力、底盤、安全、車身控制、信息娛樂、遠程信息處理以及高級駕駛輔助系統（ADAS）等不同功能域的數據交換。它需同時處理多種通信協議（如 CAN、LIN、FlexRay、千兆以太網）并執行實時數據過濾以確保系統安全，防止網絡攻擊。
SIT1043Q 憑借其高性能、高抗干擾性與多模式低功耗特性，被廣泛應用于車載網關控制器中。
結語

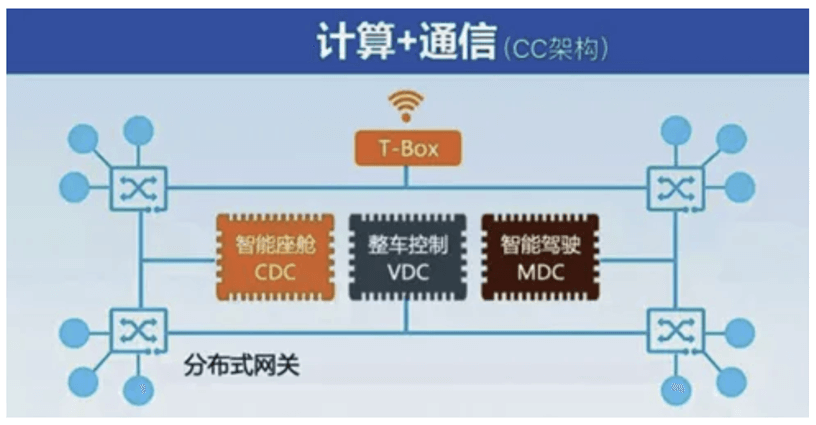

隨著汽車技術日趨電動化、智能化與網絡化，分布式架構在車載網絡中的應用逐漸普及。SIT1043Q 作為芯力特第三代高速 CAN FD 收發器，以其出色的性能、靈活的電壓兼容性、豐富的功能模式和卓越的抗干擾能力，已被廣泛應用于車身控制器（如網關、域控制器、整車控制器）以及對功耗敏感的場景（如車載充電系統、BMS、智能座椅、門窗、后視鏡及照明系統等），獲得了眾多主流汽車廠商與零部件供應商的高度認可。
