Torex簡介

特瑞仕(Torex)半導體是以小型、低功耗、低噪聲為特點的電源IC專業制造商，能應對各領域電子設備的需求，為客戶提供優良的IC和解決方案。

? Torex主要產品系列

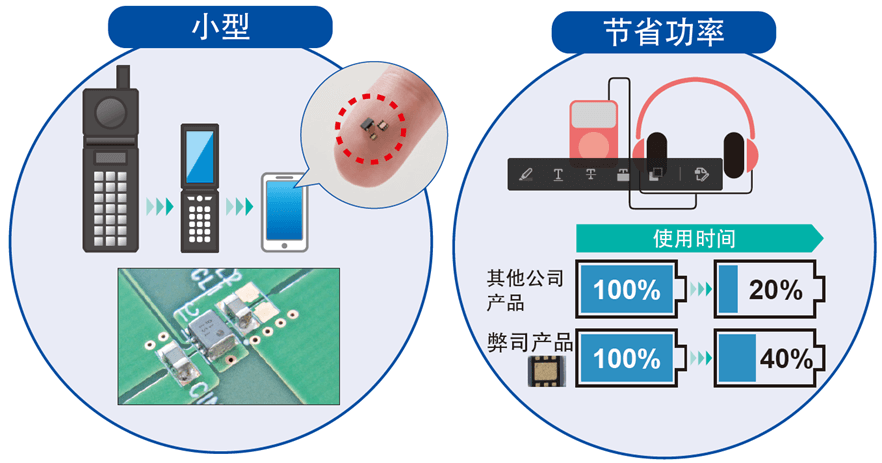

? Torex產品特點

? Torex應用領域

Torex電源在音頻領域優勢

? TOREX在音頻領域優勢

• 高性能，滿足低紋波低功耗小體積等要求
• 單機電源數量多，推廣料號集中
• 對價格不敏感

? 合作品牌

應用案例

? 新唐揚聲器電源方案

• XCA204，同步降壓DC/DC，寬輸入范圍4.5V ~ 18V，3A，理想一級電源方案
• XC9103，鋰電池供電升壓，Audio PA供電

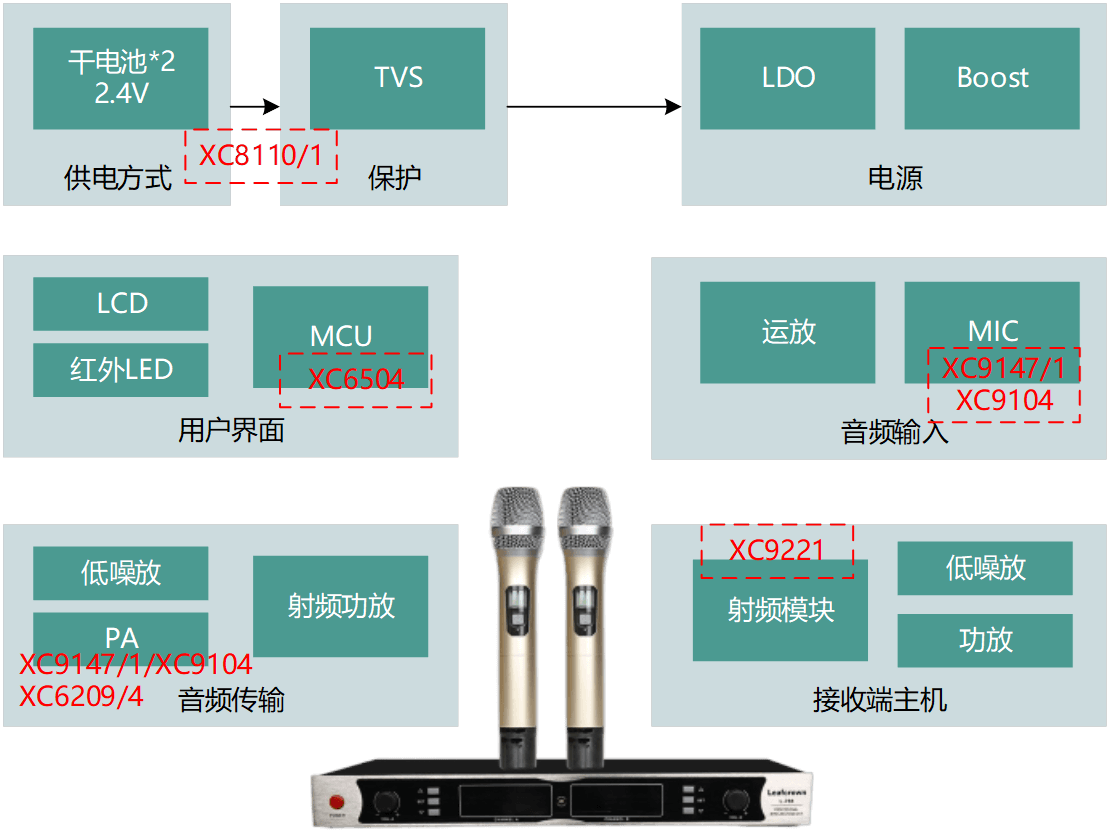

? KTV式麥克風產品框圖

• XC8110/1，理想二極管負載開關，可充電干電池防倒灌保護
• XC6504，0.6uA低功耗LDO
• 音頻功放供電及射頻PA供電，XC9147/1，XC9104升壓DCDC，優秀電源紋波；高精度,低噪聲LDO XC6209/4，進一步提升電源表現
• XC9221，降壓DCDC，寬電壓，低紋波

? KTV式麥克風2.4G無線轉接設備

• XC6804，單節鋰電池線性充電，200mA~800mA，JEITA認證
• XC6209，高PSRR,10KHz 70dB，音頻常用LDO, ADC供電
• XCL104，包電感升壓DCDC，音頻功放/射頻PA供電

? 領夾式麥克風電源方案

• XCL201/5，包電感降壓DCDC，DSP供電，優秀紋波表現，高效率，小體積
• XC6238，高性價比LDO，高PSRR
• XC6127，電壓檢測復位IC

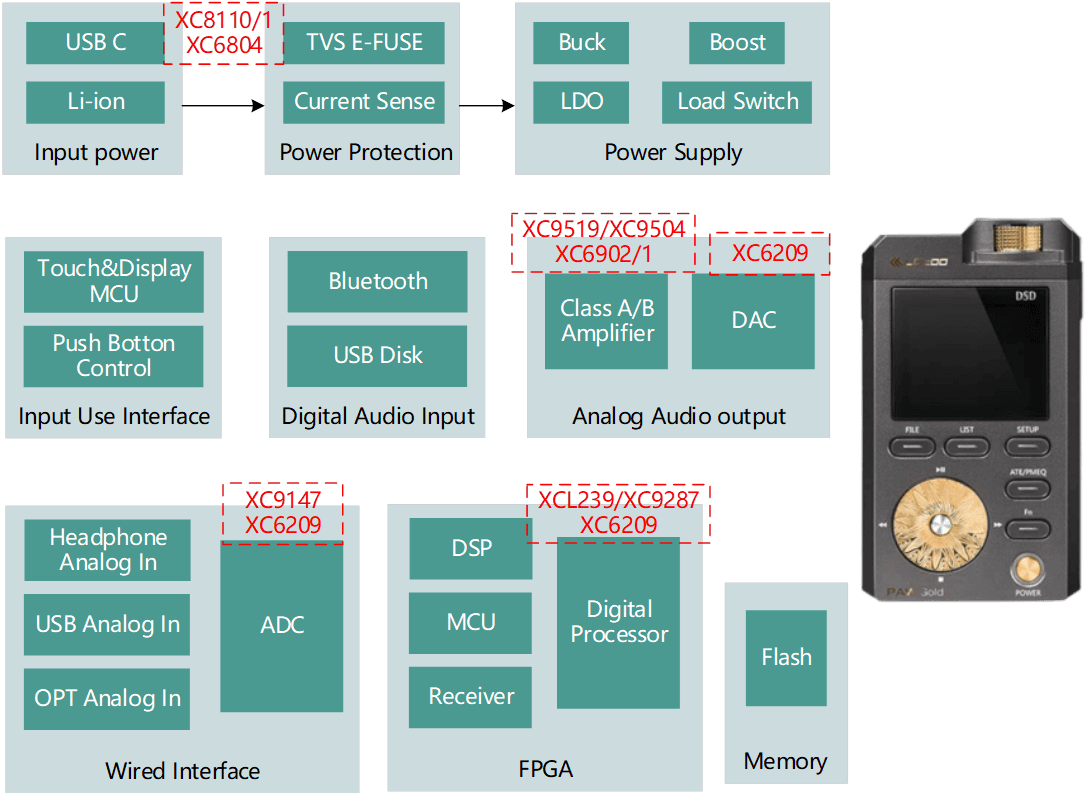

? HIFI播放器產品框圖

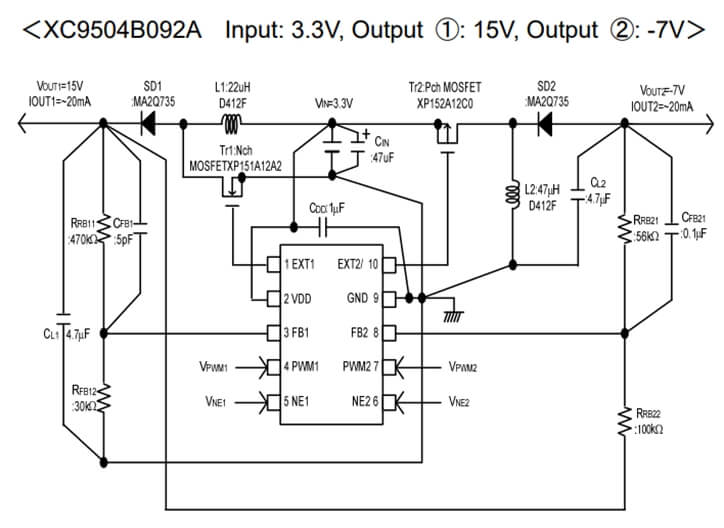

• 音頻功放雙電源供電，XC9504雙通道，升壓及負壓輸出，配合負壓LDO XC6902/1

豐寶簡介

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、Torex簡介

特瑞仕(Torex)半導體是以小型、低功耗、低噪聲為特點的電源IC專業制造商，能應對各領域電子設備的需求，為客戶提供優良的IC和解決方案。

TOREX主要產品系列

TOREX產品特點

TOREX應用領域

二、理想二極管負載開關XC8110/XC8111簡介

XC8110/XC8111技術參數

XC8110/XC8111技術特點

• 正向?qū)▔航礦F=20mV，200mA以下?lián)p耗為SBD的1/20，500mA損耗也低至SBD的1/6
• 反向泄漏電流也為0μA，防止反向電流對前級電池等設備損耗
• 搭載了電流限制、過熱保護等功能，提高安全性
• 備份電源/多電源切換理想方案

理想二極管選負載開關型表

三、多電源/備用電源切換解決方案

5V輸入/鋰電池供電電源自動切換

用理想二極管實現了5V輸入/鋰電池自動轉換，減少VF損耗

備用電源或多個電源線路的OR連接解決方案

備用電池的連接方法通過使用理想二極管負載開關進行OR連接，與肖特基二極管SBD相比，大幅度降低VF損失及漏電流

四、應用實例

無線充麥克風案例

多模藍牙鍵盤應用案例

助聽器和充電倉應用案例

五、Torex公司

TOREX

網址：www.torex.co.jp/chinese

國家：日本

特瑞仕是專門用于電源IC的模擬CMOS專業集團。 發揮只有專業廠商才具有的專門知識和靈活性，不間斷地瞬時對應開發小型化、輕量化電子機器的需求。獨特的超小型封裝技術接二連三地帶來乃至肉眼難于分辨的 小型產品是我們的驕傲。 盡管尺寸極小，但給予世間的影響卻無限大。從我們身邊的智能手機、數碼照相機、電腦等便攜式機器、到汽車用導航系統、車載ETC設備、電動車窗等車載用品，及包括機器人在內的產業機械，其產品性能在所有領域都得到了高度評價。 特瑞仕擁有雄厚先進的技術能力，高度的市場影響力，并積極地對應環保要求，今后還將繼續領先于電源IC領域。

產品線詳細信息

中文名稱：特瑞仕 產品分類：模擬器件 經營模式：代理

應用領域及市場

通信設備，工業控制，汽車電子，消費電子，安防監控，醫療電子，智能家居，儀器儀表等。

主要產品

DC/DC轉換器，線性穩壓器，電壓檢測器，負載開關，電池充電管理芯片，電荷泵等。

六、豐寶公司

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、Torex簡介

特瑞仕(Torex)半導體是以小型、低功耗、低噪聲為特點的電源IC專業制造商，能應對各領域電子設備的需求，為客戶提供優良的IC和解決方案。

1. TOREX主要產品系列

2. TOREX產品特點

3. TOREX應用領域

二、Torex鋰電池充電IC

1. 鋰離子電池及鋰聚合物電池用充電IC

2. LTO（鈦酸鋰）電池用充電IC及監控IC

LTO電池制造商常推薦使用LDO恒壓充電及電壓監控IC檢測輸出電壓。

a. 充電用LDO

b. LTO電池電壓監控IC

3. 鋰電池用充電IC選型表

a. 鋰離子電池及鋰聚合物電池用充電IC

b. LTO電池用充電IC

c. LTO電池用電壓監控IC

三、Torex鋰電池充電解決方案

1. 小封裝低功耗解決方案-IoT傳感器/可穿戴設備/RF

2. 超小封裝解決方案-耳戴式/可穿戴/IoT傳感器等

新品：XC6810，適合于小容量鋰電池多功能All-in-one充電IC

• 輸入電壓 :3.5V ~ 28.0V
• 充電電壓 :3.80V ~ 4.40V (0.05V間隔)
• 充電電流 :1mA ~ 25mA
• BAT Sink Current :10nA (TYP.關機時)
• 功能 :電流路徑, Shutdown/Wake-up
  • 充電狀態&電池溫度監控
  • UVLO連動 OUT Pin Line Switch功能 (可選)
  • 電池溫度監控
  • 充電ON/OFF
• 保護 :電池過度放電保護, 輸出短路保護
  • 熱控制, 安全計時器
• 封裝 :WLP-12-01 (1.17 x 1.57 x 0.33 mm)
• 工作溫度 :-40℃ ~ 85℃

3. 多軌電源解決方案

4. LTO(鈦酸鋰)電池充放電解決方案

LTO電池是使用鈦酸鋰作為負極的鋰二次電池，適用于工業設備/IoT/車載小型機設備供電電源或備用電源。LTO電池有如下優勢：

• 可由LDO恒壓充電，無需昂貴的CC/CV專用充電IC
• 耐過放電，配合簡單電壓監控IC檢測電池輸出電壓
• 可靠性高，循環壽命長
• 輸出電壓穩定：2.1~2.4V
• 寬工作溫度范圍

a. LTO電池充放電參考電路

• 充電LDO：XC6240/XC6242
  • 低靜態電流LDO，輸出電壓最大2.7V，150mA，根據電池規格選擇合適輸出電壓
  • 部分設計在LDO和LTO電池之間串聯數Ω電阻，可削弱浪涌電流

• 電池電壓檢測 : XC6140/XC6142
  • 根據LTO電池充放電特性選擇監控電壓

• 后級使用升壓
  • 低功耗XC9145，大功率XC9147，低EMI線圈一體型DCDC(XCL102\XCL104)
  • 適用后級RF/傳感器等供電

• 后級使用LDO或PMOS
  • 后級使用低壓MCU，可通過LDO XC6241或PMOS直接供電
  • 驅動PMOS，選擇輸出邏輯高電壓監控XC6140CxxC系列

b. LTO電池廠商參考設計

四、應用案例

1. Torex在車載手環藍牙鑰匙中的應用

2. Torex在健身手環中的應用
