在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
芯力特SIT1043Q介紹
SIT1043Q 是芯力特公司推出的第三代高速 CAN FD 收發器，現已通過多項權威認證，包括第三方 AEC-Q100 認證、德國益馳 CAN 通信一致性測試以及德國 C&S 兼容性測試。相比于第一代基礎型 SIT1040Q 和第二代 CAN FD 收發器 SIT1042Q，SIT1043Q 擁有更豐富的引腳設計與更強大的功能特性。
除了具備基本的 CAN 收發器功能外，SIT1043Q 還在以下方面做出了全面提升：
- 電磁兼容性（EMC）增強，具備 SPLIT 引腳以穩定總線信號共模電壓；
- 電壓適配能力強，可與電壓范圍為 3V 至 5V 的 MCU TXD 和 RXD 接口兼容；
- 多功能擴展，滿足更多復雜車載系統的需求。
芯力特SIT1043Q優勢
核心優勢功能包括：
- 節點電源控制：通過 INH 引腳，可控制整車節點電源，僅保留 SIT1043Q 在待機狀態下運行，實現極低功耗；
- 多模式支持：支持五種工作模式，可通過 MCU 控制 EN 和 STB 引腳靈活切換；
- 低功耗喚醒機制：支持本地及遠程喚醒，并具備喚醒源識別功能，適用于待機及睡眠模式；
- 診斷與保護功能：內置多種保護機制，包括 CAN 總線短路檢測、電池短路檢測等；
- 增強信號完整性：通過內置的 CAN SIC 功能，配合振鈴抑制和斜率控制電路，有效降低總線噪聲與干擾，確保高速通信下的數據穩定性與可靠性。
應用案例
汽車網關作為整車通信的核心中樞，負責連接和協調來自動力、底盤、安全、車身控制、信息娛樂、遠程信息處理以及高級駕駛輔助系統（ADAS）等不同功能域的數據交換。它需同時處理多種通信協議（如 CAN、LIN、FlexRay、千兆以太網）并執行實時數據過濾以確保系統安全，防止網絡攻擊。
SIT1043Q 憑借其高性能、高抗干擾性與多模式低功耗特性，被廣泛應用于車載網關控制器中。
結語
隨著汽車技術日趨電動化、智能化與網絡化，分布式架構在車載網絡中的應用逐漸普及。SIT1043Q 作為芯力特第三代高速 CAN FD 收發器，以其出色的性能、靈活的電壓兼容性、豐富的功能模式和卓越的抗干擾能力，已被廣泛應用于車身控制器（如網關、域控制器、整車控制器）以及對功耗敏感的場景（如車載充電系統、BMS、智能座椅、門窗、后視鏡及照明系統等），獲得了眾多主流汽車廠商與零部件供應商的高度認可。
? 芯力特介紹
? 豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
豐寶網（3月3日訊）
在湖南芯力特電子科技有限公司近日舉辦的2024年度合作伙伴大會上，上海豐寶電子科技有限公司憑借卓越的市場表現和突出的團隊協作精神，榮獲“2024年度最佳代理獎”和“2024年度最佳攻堅獎”兩項重要獎項。
此次獲獎不僅彰顯了湖南芯力特對上海豐寶電子科技有限公司在業務拓展、客戶服務及市場攻堅等方面的高度認可，也進一步鞏固了雙方長期穩定的戰略合作伙伴關系。未來，上海豐寶電子科技有限公司將繼續秉持“專業、創新、共贏”的理念，深化與湖南芯力特的合作，共同推動行業高質量發展，為客戶創造更大價值。
什么是車載PM2.5傳感器?
車載PM2.5傳感器，又稱微細粉塵含量傳感器，能夠精確檢測并計算單位體積內空氣中不同粒徑的懸浮顆粒物的個數，并通過數學算法及科學標定輸出顆粒物質量濃度（μg/m3）?。
它有助于車主實時了解車內空氣質量，特別是PM2.5顆粒物的濃度，從而采取相應的措施改善車內環境?。
??車載PM2.5傳感器的工作原理
車載PM2.5傳感器采用激光散射原理進行工作。傳感器內部設有激光模組和風扇，風扇通過負壓吸入外部空氣，使空氣中的顆粒物進入傳感器內部。當空氣中的顆粒物通過激光束時，會發生光的散射現象。散射光的強度與顆粒物的濃度成正比，傳感器通過測量散射光的強度來推算顆粒物的濃度?。
?車載PM2.5傳感器特性?
- 車載PM2.5傳感器具備智能顆粒物識別算法，能夠準確識別并計算PM2.5顆粒物的濃度。
- 傳感器采用長壽命激光器，確保在長期使用過程中保持穩定的性能。
- 光學透鏡自清潔結構設計，減少了維護的頻率和難度。
- 可擴展PM1.0、PM10輸出通道，滿足更多應用場景的需求。
- 在道路行駛中能實現快速響應和精度，確保實時數據的準確性。
車載PM2.5傳感器安裝位置與使用?
車載PM2.5傳感器通常安裝在汽車空調、手套箱、儀表盤等位置，便于檢測車內空氣質量?。
安裝后，車主可以通過車機系統查看當前車內的PM2.5具體數值，以及在線更新當前位置的PM2.5空氣質量。
?
? 電路框圖
芯力特產品推薦
? SIT1021Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602” 標準；
- AEC-Q100 認證；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 總線限流保護功能；
- 電池欠壓保護功能；
- 極低功耗的休眠模式；
- 支持本地喚醒與遠程喚醒；
- 使用 INH 引腳控制外部穩壓器；
- LIN 數據傳輸速率可達 20kbps；
- 高電磁兼容（EMC）能力；
- 提供 DFN3*3-8，小外形，無引腳封裝。
??芯力特公司介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
??豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、背景概述
SIT1043QT屬于湖南芯力特公司的第三代高速CAN FD收發器，目前已經通過第三方AEC-Q100認證、德國益馳CAN通信一致性測試、德國C&S兼容性測試。相比第一代基礎SIT1040Q和第二代CAN FD SIT1042Q CAN收發器，此芯片引腳更多功能更全。SIT1043QT在實現基本CAN收發器功能的同時，增強了電磁兼容性(EMC)性能，并引出SPLIT引腳穩定總線信號共模輸出，支持與電壓為3V至5V的MCU TXD&RXD電平適配。

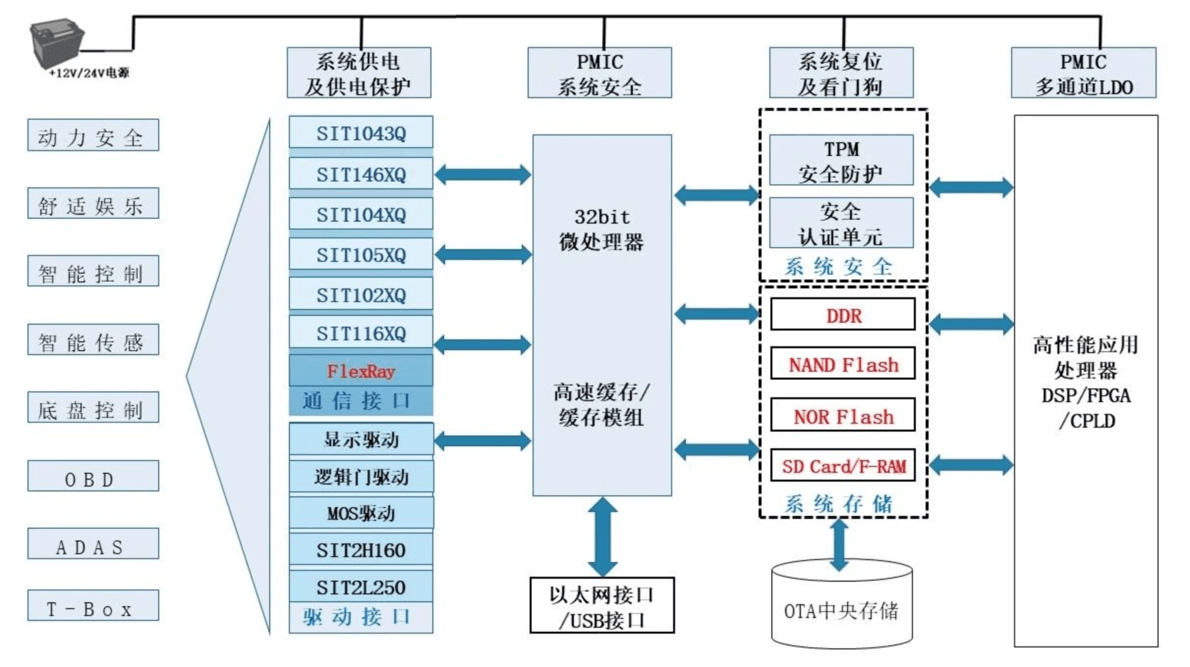

二、芯力特SIT1043QT在汽車網關的案例
網關是汽車的中央樞紐，可安全地互連和處理異構汽車網絡來往于不同功能域的數據，例如動力、底盤和安全性、車身控制、車載信息娛樂系統、遠程信息處理和高級駕駛輔助系統。汽車網關處理不同的通信協議，如CAN、LIN、FlexRay和千兆以太網，同時安全地實時過濾數據，以防黑客攻擊。網關還為汽車內的不同電子控制單元(ECU)提供無線(OTA)固件升級。

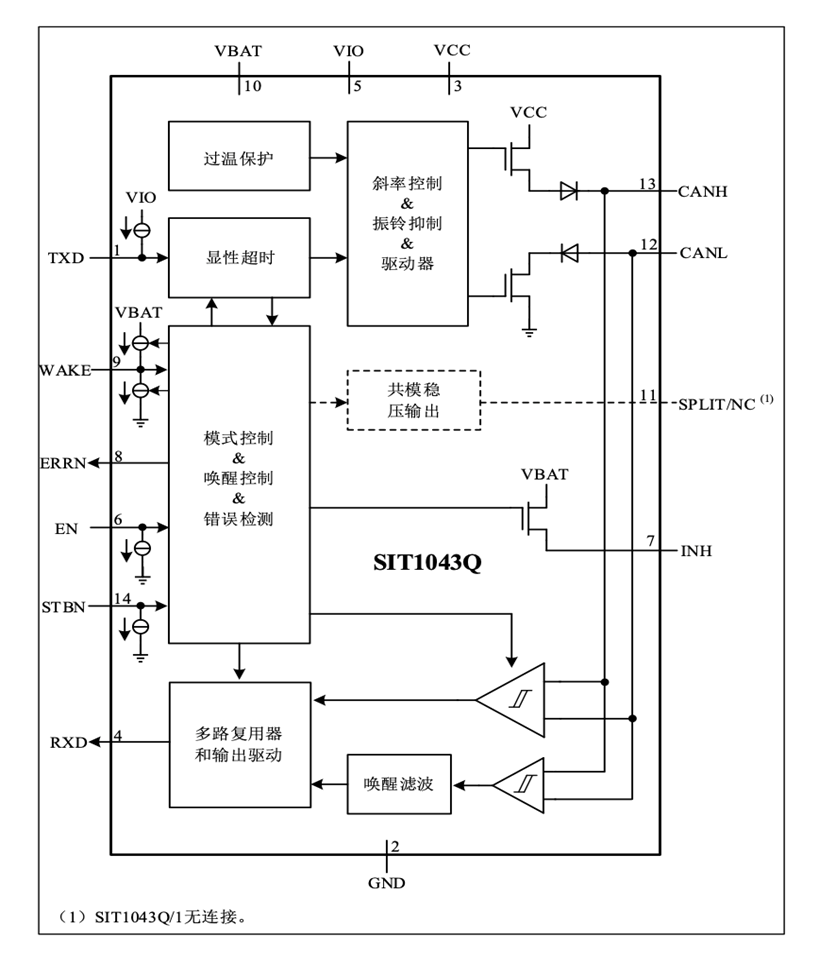

三、SIT1043QT技術和應用電路
SIT1043QT是一款應用于 CAN 協議控制器和物理總線之間的接口芯片，支持 5Mbps 靈活數據速 率(Flexible Data-Rate)，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?。SIT1043QT總線端口耐壓可達-58V 至+58V，接收器共模輸入電壓達到-30V 至+30V，適用于 12V 或 24V 應用系統。 SIT1043QT 采用多電源供電，擁有多種系統保護和診斷功能以提高器件和 CAN 的穩定性。另外， SIT1043QT擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式，在低 功耗模式下支持本地喚醒與遠程喚醒，所提供的低功耗模式管理可極大節省 CAN 總線應用系統的電力 。
四、應用場景
- 汽車網關
- 車載電池管理系統BMS
- 車載無線充
- 汽車智能座椅、智能門窗
- 電子后視鏡
- 汽車車燈
五、芯力特介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
六、豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
什么是香氛系統?
香氛系統是通過空調系統環繞式將香味釋放到全車，并且可以通過智能語音或原車中控屏幕按鍵來調節香味濃度，打造清新舒適車內空間，健康清香，孕嬰級安全，不管是出行還是接待都非常適合與高級，將香味傳達整個車廂，讓駕駛環境變得更舒適清新。
??車內香氛系統的工作原理
車內香氛系統通過專門的香氛器將香氣均勻散布到車內每一個角落。香氛器通常與車輛的?空調系統相連，通過空調系統的循環將香氣均勻地釋放到車內。
?車內香氛系統的組成
車內香氛系統主要由香氛控制器、?香氛執行器、?香氛容器和?香氛瓶組成。香氛控制器包括記憶模塊和控制模塊，用于存儲多種香氛主題并通過車機顯示屏向用戶推送。香氛執行器包括?風道、香氛容器、閥門以及?鼓風機，當不同的香氛主題被選擇時，控制系統向?qū)?yīng)的執行器發送信號，控制香氣濃度和釋放。
?
電路框圖
芯力特產品推薦
?SIT1044Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100 認證
- 內置過溫保護
- 總線端口±40V 耐壓
- 驅動器（TXD）顯性超時功能
- 帶遠程喚醒功能的低功耗待機模式
- SIT1044QT/3 和 SIT1044QTK/3 I/O 電壓范圍支持 3.3V 和 5V MCU
- VCC 和 VIO 電源引腳上具有欠壓保護
- 高速 CAN，支持 5Mbps CAN FD（靈活數據速率）
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- TXD 至 RXD 典型環路延時小于 100ns
- 支持 SOP8/DFN3*3-8，小外形，無引腳封裝
?SIT1040Q
- 完全兼容“ISO 11898”標準；
- AEC-Q100 認證；
- 內置過溫保護；
- 過流保護功能；
- 顯性超時功能；
- 帶總線喚醒功能的低電流待機模式（典型值 5μA）；
- 未上電節點不干擾總線；
- 至少允許 110 個節點連接到總線；
- 高速 CAN，傳輸速率可達到 1Mbps；
- 高抗電磁干擾能力；
- 提供 SOP8/DFN3*3-8，小外形，無引腳封裝。
芯力特公司介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、雨量傳感器介紹
通過雨量傳感器感應雨滴的大小，自動調節雨刷運行速度，為駕駛者提供良好的視野，從而大大提高雨天駕駛的方便性和安全性。
雨量傳感器的作用是：能根據落在玻璃上雨水量的大小來調整雨刷的動作，因而大大減少了開車人的煩惱。
雨量傳感器不是以幾個有限的擋位來變換雨刷的動作速度，而是對雨刷的動作速度做無級調節。
它有一個被稱為LED的發光二級管負責發送遠紅外線，當玻璃表面干燥時，光線幾乎是100%地被反射回來，這樣光電二級管就能接收到很多的反射光線。玻璃上的雨水越多，反射回來的光線就越少，其結果是雨刷動作越快。
光學式雨量傳感器是利用空氣中有無水滴時透光性質不同的原理制成的傳感器。由光線發射和接受部分組成（可以集成為一只元件），電子電路根據光線接受部分的光敏元件信號判斷雨量。
二、雨量傳感器框圖
三、芯力特 LinSBC推薦
SIT1028Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- 帶高壓LDO 5V/3.3V穩壓源輸出；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 總線限流保護功能；
- 5V/3.3V穩壓源限流保護功能；
- 穩壓源輸出欠壓檢測功能；
- 極低功耗的休眠模式；
- 支持總線遠程喚醒；
- LIN數據傳輸速率可達20kbps；
- 提供HVSON8 / DFN3*3-8，小外形，無引腳封裝。
四、芯力特公司介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
五、豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
